      NX CAD – Kdaj narediti Edge Blend

      Pri modeliranju se velikokrat zgodi, da naredimo preveč kompleksno geometrijo, kjer so posamezni gradniki med seboj po nepotrebnem odvisni. Najpogostejša takšna napaka je postavitev  Edge Blend gradnikov kjerkoli v strukturi modela. Takšni gradniki ustvarijo dodatne reference na modelu, zaradi katerih so kasnejše spremembe modela bistveno težje in dolgotrajne.

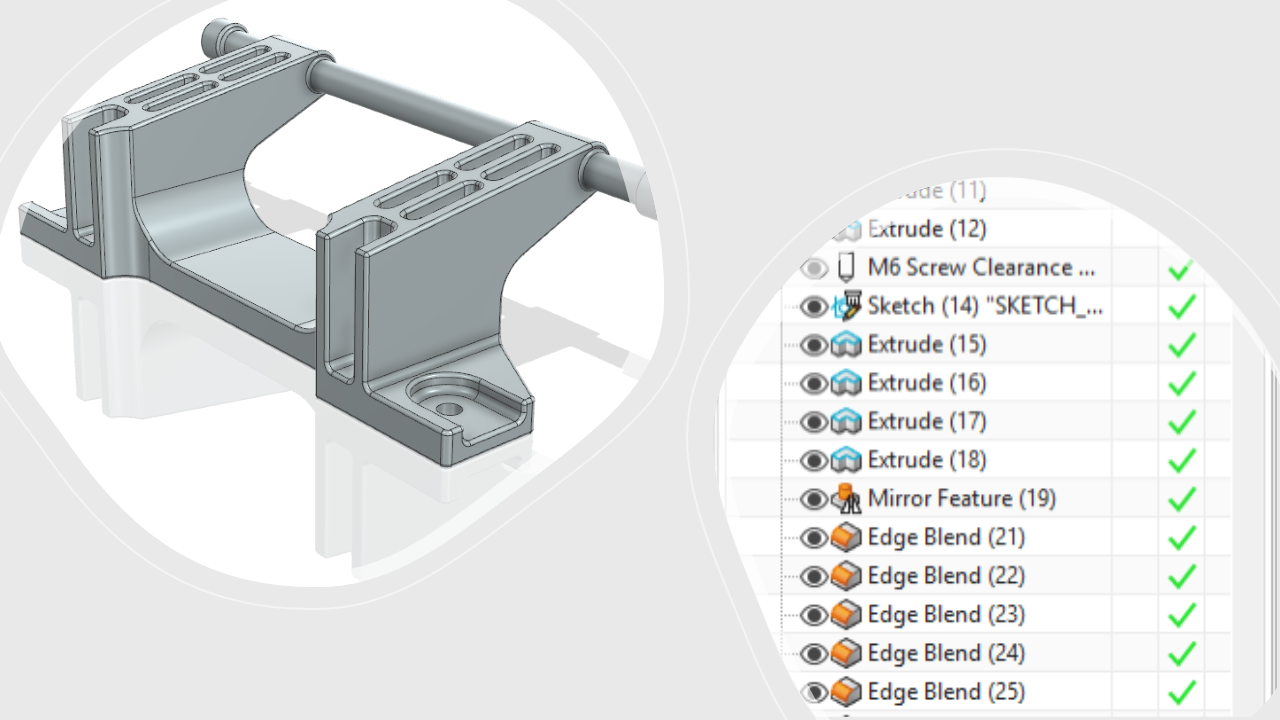

      Kadar želimo ustvariti bolj stabilno geometrijo, pri kateri bodo spremembe izvedene hitreje je priporočljivo, da se gradnike, kot je Edge Blend, postavi kar se da pozno v strukturi. Idealna struktura modela ima tako na začetku dodajanje in odvzemanje materiala (Extrude), zatem sledi izdelava lukenj (Hole), dodajanje snemalnih kotov (Draft), šele na to postavitev zaoblitev (Edge Blend) in posnetij (Chamfer). Zadnji koraki so po navadi razmnoževanja geometrije (Pattern).

      V spodnjem filmu je prikazana razlika v izvajanju sprememb na dveh geometrijsko in dimenzijsko povsem enakih modelih. Razlika pa je v strukturi modela. En model ima neurejeno strukturo, drugi pa urejeno, kjer so vsi Edge Blend-i na koncu strukture modela. Dodajanje snemalnih kotov je v neurejeni strukturi trajalo 5 minut več, kot v urejeni.

      Danilo Širec
